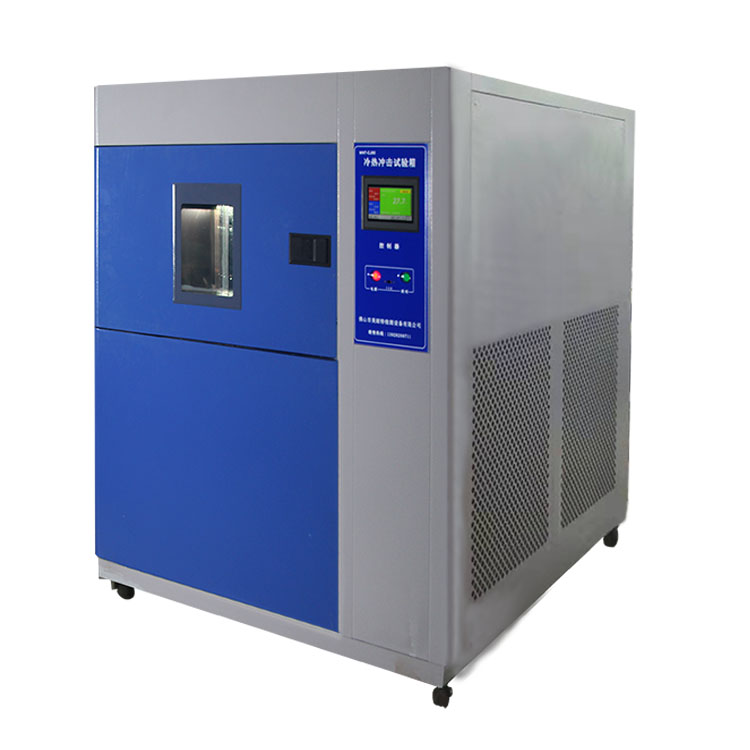

三箱式冷热冲击箱

容积、尺寸和重量

1.1. 测试环境条件

1.2. 测试方法

环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下

GB/T 5170.2-1996 温度试验设备。

1.3. 高温储能区

5.3.1. 高温室

+60℃→+150℃

5.3.2. 升温时间

升温 +20℃→+150℃ ≤25min

注：升温时间为高温室单独运转时的性能

1.4. 低温储能区

5.4.1. 温度范围

-60℃

5.4.2. 降温时间

降温 +20℃ → -75℃≤60min

注：降温时间为低温室单独运转时的性能

5.5.试验（试样区）

5.5.1　试验方式

气动风门切换至试验区进行高温或低湿试验

5.5.2. 温度冲击范围

（+60～+150）℃/（-40～-10）℃

5.5.3. 温度波动度

±0.5℃

5.5.4. 温度偏差

±2.0℃

5.5.5. 温度恢复时间

≤5min

5.5.6. 温度转换时间

≤10sec

5.5.7. 恢复条件

高温曝露:+85℃/30min→环境温度曝露→低温曝露:-40℃/30min试样最大重量：20ＫＧ

5.6.满足试验标准

GB/T 2423.1-2008 试验A：低温试验方法

GB/T 2423.2-2008 试验B：高温试验方法

GB/T2423.22-2002 试验N：温度变化试验方法 试验Na

GJB 150.5A-2009 军用设备实验室环境试验方法 第5部分:温度冲击试验

GJB 360A-1996   温度冲击试验

GJB367.2-2001   军用通信设备通用规范   温度冲击试验

IEC 68-2-14 試驗方法 N ：温度变化
